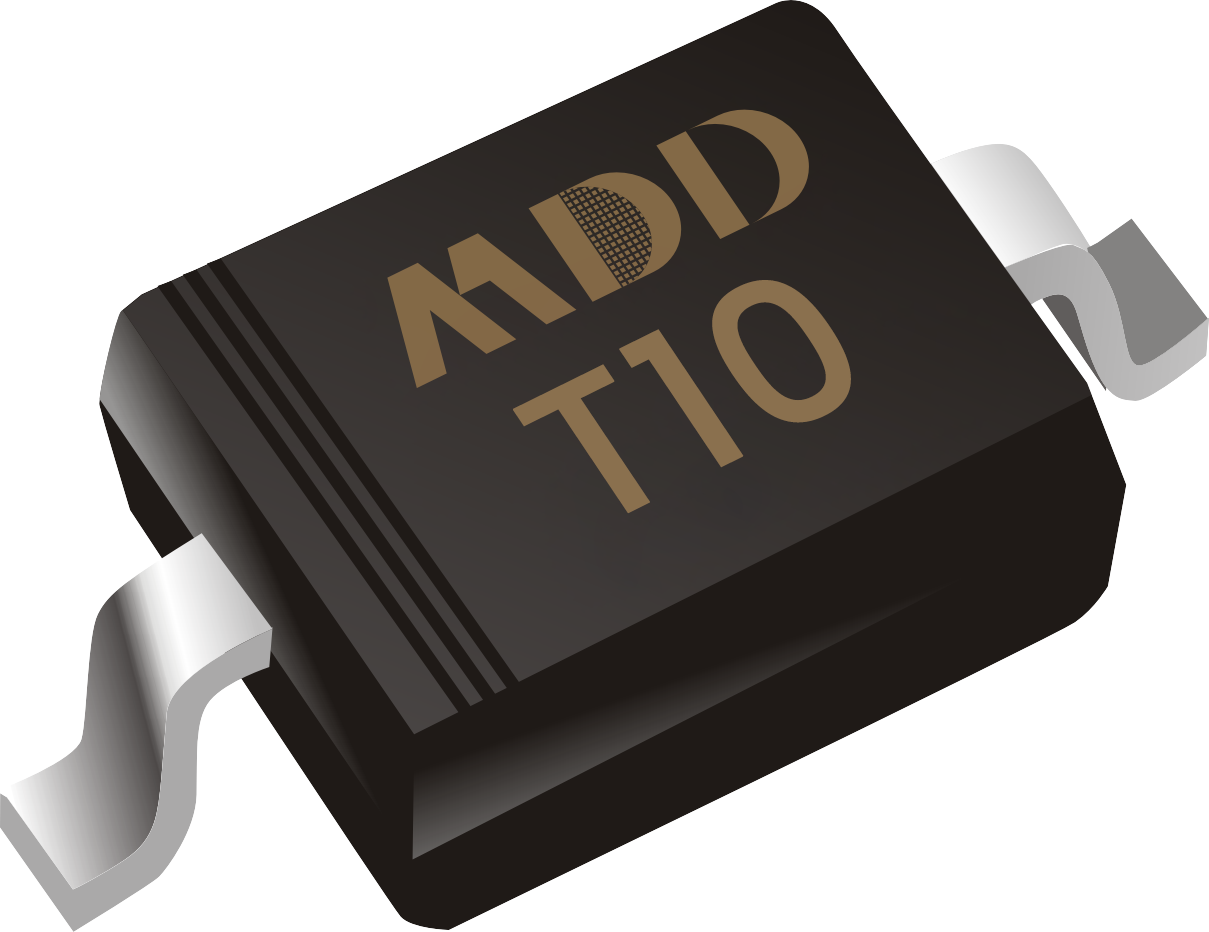

1. 開關二極管的工作原理
開關二極管的工作原理基于其單向?qū)щ娦?，當正向偏壓加到二極管時，它會導通；而當反向偏壓加到二極管時，它則會截止。開關二極管的導通速度非?？?，通常用于需要快速切換的電路中，如高頻信號整流、脈沖電路、混頻器以及調制器等。因此，確保開關二極管的開關速度、漏電流以及反向恢復時間等參數符合要求尤為重要。
2. 開關二極管檢測前的準備工作
在開始測試之前，需要準備好適當?shù)臏y試工具和設備，包括數字萬用表、LCR測量儀、示波器以及測試夾具等。確保測試環境的清潔，防止灰塵或濕氣影響測試結果。此外，建議在靜電放電(ESD)保護的環境下操作，因為開關二極管對靜電敏感，特別是在測試過程中，誤操作可能會損壞器件。
3. 正向?qū)妷簻y試
正向?qū)妷海╒F）是檢測開關二極管最基本的參數之一。通過萬用表可以簡單地測量該參數。首先將萬用表調至“二極管測試”檔位，將紅表筆接二極管的正極（陽極），黑表筆接二極管的負極（陰極）。正常情況下，開關二極管的正向電壓降應該在 0.7V 左右（硅基二極管）。如果測得的電壓過高或過低，則可能意味著二極管損壞或參數不符合設計要求。
4. 反向漏電流測試
反向漏電流是指在二極管反向偏置時流過二極管的電流。盡管理想情況下二極管應在反向偏置時完全截止，但實際上總會有少量的漏電流。過高的反向漏電流可能導致電路性能下降，甚至引發設備故障。因此，通過高精度的萬用表或LCR儀器測量開關二極管的反向漏電流是檢測的重要環節。
測試時，將二極管正極連接至負電源端，負極連接至正電源端，在額定的反向電壓下，監控電流。漏電流應在規定的范圍內，通常在nA到μA級別。若超出標準范圍，可能表示二極管受損或老化。
5. 反向恢復時間測試
開關二極管的重要特性之一是反向恢復時間（Trr）。這是指在二極管由導通狀態轉變?yōu)榉聪蚪刂範顟B(tài)時，所需的時間。Trr對高頻電路中的開關速度至關重要，過長的恢復時間會導致信號失真，甚至影響電路的整體性能。
反向恢復時間通常通過示波器進行測量。在進行該測試時，可以通過給二極管施加一個正向電壓，并在接近導通截止點時快速反向施加反向電壓，利用示波器觀察電流下降至零所需的時間。確保二極管的Trr符合規格書要求，以避免電路中的開關延遲問題。
6. 正反向電流耐受能力測試
開關二極管在工作過程中，需要能夠承受電路中可能出現的瞬時大電流，因此正向電流和反向擊穿電壓的耐受能力是另一個重要檢測項目。通過高壓電源，逐漸升高二極管兩端電壓，觀察其是否能夠承受額定的電流或電壓而不擊穿。如果二極管在工作電壓下出現漏電或擊穿現象，這將導致電路失效。
7. 溫度穩定性測試
開關二極管在不同溫度環境下的性能也至關重要。隨著溫度的變化，二極管的正向壓降、反向漏電流等參數都會發生變化。因此，在實際測試中，建議將二極管置于不同溫度環境下進行測試，確保其能夠在寬溫度范圍內保持穩定的性能。
常用的溫度范圍測試包括低溫測試（如-40°C）和高溫測試（如85°C），這些測試可以模擬實際應用中的極端溫度條件，確保開關二極管的可靠性。
8. 靜態電阻和動態電阻測試
開關二極管的靜態電阻和動態電阻是另一個需要測試的參數。靜態電阻指二極管在正向偏置時的電阻值，動態電阻則是指在導通或截止瞬間的電阻變化。低的動態電阻有助于減少開關損耗，提高電路的效率。在測試中，可以通過頻率響應測試和電流-電壓曲線的方式來評估這兩個參數。
開關二極管作為電子電路中的關鍵元件，其性能的好壞直接影響到整個電路的穩定性和工作效率。因此，合理的檢測方法至關重要。
